主要特点及用途：

1、复合式高速动力空气阀

    复合式高速动力空气阀由高压微量排气与低压高速排气/ 吸气的组合，采用单体式结构，主要用于城市输水管道和压力流管道。它让管路中液流前方被推压的空气排出管道，以便管道完全充水。一旦排气完毕，低压高速排气、吸气就完全关闭不再打开，直到管道排水放空的时候或出现负压的时候，它才打开，高压微量排气主要在管线稳态运行时微量排出少量的空气。

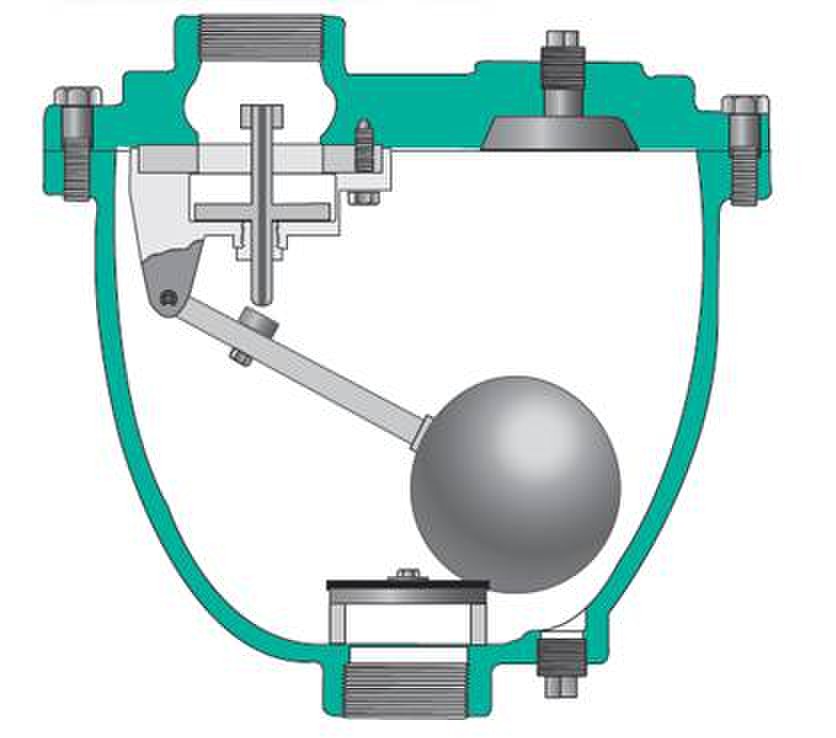

1.1构造

复合式高速动力空气阀主要构件材料一览表

 1.2技术要求

1. 使用条件

复合式高速动力空气阀由高压微量排气与低压高速排气/ 吸气的组合，采用单体式结构，初次充水时，以合适的隔离阀开度使充水管道以合适的背压顺利高效完成充水。待充水完成后，人为全部开启该隔离阀，维持足够的吸气能力。

复合式高速动力空气阀用于沿线管线容易引起负压拉空的地方，90度垂直立式安装外接，是输水管线系统消除负压和排除日常运行中积聚空气的重要水锤保护设备，能有效地提高系统安全可靠性。

2. 技术参数

设备名称：复合式高速动力空气阀

● 设备型号：

● 设备口径：DN50/80/100/150/200/250

● 公称压力：1.6MPa 、2.5 MPa 、4.0 MPa

　 ● 适用介质：原水、清水

1.3技术特点

1. 在管网充水过程中，高速排气，爆管、检修泄水、真空时高速吸气，平常有压状态下，微量排气。即由上述小量排气阀和高速排气/吸气阀组合而成的三功能复合式空气阀。

2. 采用动力式排气原理，在冲水时不管射出的气流速度有多大，浮球都不会被吹出。

3. 具有三种功能：a、高速吸气；b、高速排气；c、微量排气。

4. 全尺寸出口，具有最大吸气和排气能力，出口面积不小于入口面积的95％。要求具有高速排气和吸气能力，最大高速排气能力应＞600 l/s（标准状态），或最大允许充水流量＞500 l/s（不被气流吹堵提前关闭）；在-35kPa时的最大进气能力应＞700 l/s（标准状态）。

5. 浮球采用不锈钢，可承受较高的试验压力。（AWWA C512要求≥6.9MPa＝1000psi，合格指标宜为≥5.0MPa，不然浮球的抗压强度不够，容易变形而影响密封性能），水关闭压力不大于20KPa。

6. 阀体采用高强度铸铁，杠杆机构、浮球、螺钉采用不锈钢，不生锈、不卡堵。阀座密封采用合适硬度的丁腈橡胶（NBR），关闭时密封严密。

7. 要求提供排气能力和吸气能力参数或图表，并说明数据来源。

8. 排气阀出口应有碗盖或遮蔽体。微量排气出口应有螺纹，以便必要时接管延长排气。

9. 低压密封性能好（在压力低至＋20KPa时也能密封不漏水）

10. 杠杆机构采用不锈钢, 不生锈、不卡堵。浮球和杠杆机构可整体从阀体内拿出而无需拆散。

11. 浮球复合杠杆式小量排气，能自动排除聚积在15。要求阀体上具备不少于一个螺纹接口，口径≥DN15，用于阀体排水(冬天防冻)或多路进水，充分排气；一个在顶部，口径≥DN15，用于测试或放气，并有利于阀体内的水流循环。所有接口处阀壁应加厚并符合最小螺纹尺寸要求，应有解剖图或照片佐证。

 1.4所执行的规范标准
